一． 概述

        电热毯机械强度试验装置是依照 GB4706.8-2008 标准第21章机械强度21.102条款要求，主要考核电热毯在使用过程中对电热毯造成的损坏。

电热毯机械强度试验机采用步进电机控制,步进电机驱动两边齿轮旋转，两边齿轮带动两边链条旋转，链条之间固定驱动杆绕链条转动。用编织带把电热毯固定在驱动杆上，绕过滚筒和方形截面棒的下面，与编织带的另一端夹紧，形成一条连续的带状物。这样就可以把电热毯绕滚轴转动。

二． 结构

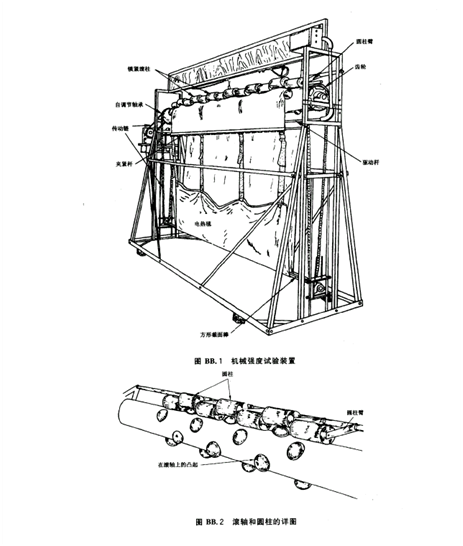

试验装置如图BB.1中所示，具有一根直径为160mm的转动滚轴，长度足以容纳下电热毯的全长，将一直径为60mm±2.5mm和洛氏硬度为40~50的固体橡胶球切开，并装在滚轴上，使它们从表面上突起25mm。这些球体绕滚轴的园周均匀分六排，球体互相分开320mm。每个球体都位于相邻一排的一对球体的中间位置（如图BB.2所示）。此滚轴能绕其支承轴自由转动。

在滚轴的下面连有一根边长为25mm×25mm的方形截面棒，以使它可以装在导轨上，并可在自由上下移动的承载器内自由转动。可以在承载器上加重物以调节棒和承载器的总质量。

一些直径为65mm、长140mm的光滑硬木园柱位于滚轴的上方，每个圆柱都由一对臂固定住，此臂与绕之转动的枢轴轴心之间的距离为160mm。这些园柱的位置应使每一个凸球都在一个园柱的中心下面通过。枢轴棒的位置应使: 当园柱与滚轴的顶部接触时,这些臂的轴心线与水平成25^o角。由每一个园柱施加在滚轴上的力为5.1N。

一个截面直径为230mm 的齿轮被牢固地装在滚轴支承轴的两端,一根带动传动杆的环状链条在此齿轮上环绕过,并从方形截面棒的最低位置处绕过。

用3.5mm 直径的螺钉将夹紧杆与传动杆连上(如图BB.3所示),在夹紧杆的下边缘上连有钢丝转环。将电热毯的全部长度用夹子和可调的编织带牢固地连接在这些钢丝转球上。然后让它从滚轴上绕过并绕过方形截面棒的下面与编织带的另一端夹紧。电热毯和编织带形成一条连续的带状物,它通过的承载器上增加重量而受到拉力, 从而使杆组件和承载器的总质量为使电热毯连接边上受6Kg/m,或总质量为6.5Kg ,两者中取值大者。调节编织带使方形棒和承载器从它们的不工作位置上提高50mm。编织带上的拉力此后不能变化。编织带的位置应使它们在滚轴上的凸球中间通过。

注1: 应使用足够多的编织带以防止电热毯折皱;

注2: 所有电源软线与传动杆连接的方式都不能对试验的结果造成影响;

注3: 应装有在传动杆从滚轴上越过时升高圆柱的装置,以避免对试验装置造成损坏;

注4: 传动杆应分别被驱动。滚轴和方形棒都是由电热毯从其上越过而被带动旋转。

三． 特点

1, 采用型材结构，美观、大方；

2，使用PLC控制步进电机驱动，链轮传动，强度高；

3，转动次数可设置，达规定次数后（1000次）自动停机。

四．主要技术指标

1,  输入电源：   AC 220V / 50 Hz

2,  样品尺寸:    长2100×宽2000mm 以内

3， 转动速度：   33转 / min

4， 计数器：     六位

5,  木头圆柱规格：φ65mm×140mm，

6,  圆柱施加滚轴力  5.1N

7,  滚轴尺寸：φ160mm×2000mm /φ160mm×1800mm可选

8,  橡胶球： 半径30mm 洛氏硬度40--50

9,圆柱与滚轴水平角度：  25°

10, 方型截面棒：25mmX25mmX2000mm

11, 电热毯受重：6kg／m或总重6.5kg（任选其一）
