一、简介

该产品依据标准：GB/T12113（IEC60990）；IEC62368 5.7条、IEC60950 D.1接触电流测试网络,IEC60990Fig4,GB/T12113图4加权接触电流测试网络(感知电流或反应电流）,适用于电动工具GB3883（IEC60745）、音视频类GB8898（IEC60065）、信息类GB4943（IEC60950）、家电类GB4706（IEC60335）、灯具类GB7000（IEC60598）、医疗类GB9706（IEC60601）、UL484等标准中关于接触电流测量部分。适用于出入境检验检疫电器产品检验、质量技术监督的电器产品质量检验，实验室、学校、企业接触电流的比对和实验。

D.1 Measuring instrument

The measuring instrument of Figure D.1 is from Figure 4 of IEC 60990.

The measuring instrument is calibrated by comparing the frequency factor of U2 with the solid line in Figure F.2 of IEC 60990 at various frequencies. A calibration curve is constructed showing the deviation of U2 from the ideal curve as a function of frequency.

二、IEC60990/GBT12113图3、图4接触电流人体网络介绍

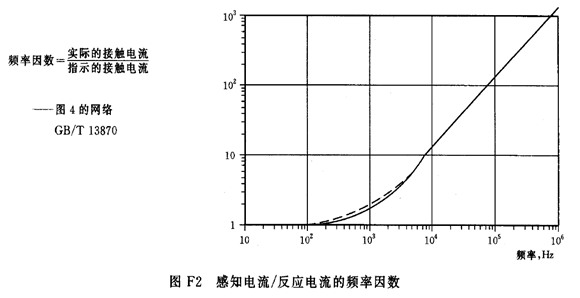

本测量网络符合IEC60990 GB/T12113-2003接触电流和保护导体电流的标准要求，采用高精度、大功率无感电阻、高精度高耐压电容。人体网络频率因素符合GB/T12113-2003中附录图F.1和F.2，频率范围从DC 0Hz、AC 15Hz~1MHz，输入阻抗、传输阻抗，输出电压和输入电压比值符合附录表L1~L6要求。

三、模拟人体网络：

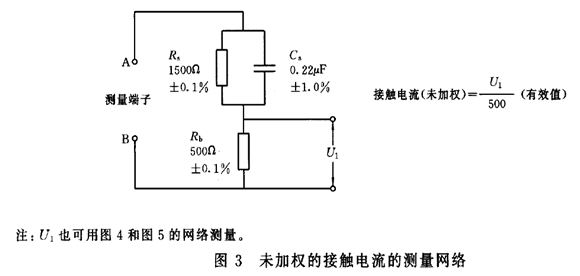

1、GBT12113图三（U1）：未加权接触电流测量网络(电灼伤）；

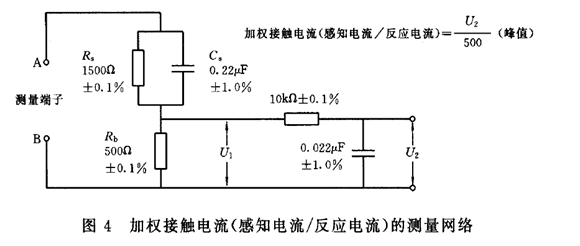

 2、GBT12113图四（U2）：加权接触电流测量网络（感知电流/反应电流）；
