一．概述：

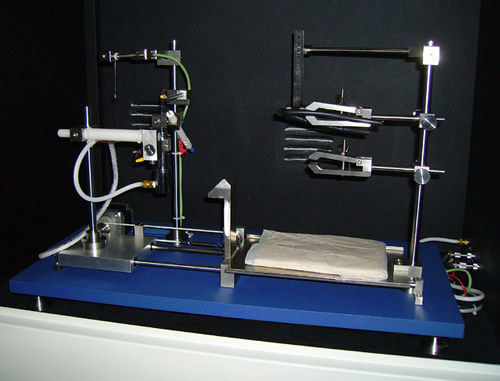

1.    针焰试验仪根据GB/T 5169.5-2008、IEC 60695-11-5:2004、IEC60335,GB4706.1等相关标准要求设计制造，用于模拟技术评定设备内部由于故障条件所造成小火焰的着火危险性试验的专业仪器。

2.    针焰试验仪是不锈钢面板或者钢板高档喷涂外箱；采用目前最先进的PLC 控制，做到智能化控制方式,有TFT 真彩色液晶标配； 可做到客户的人性化操作界面的升级，真正达到国际比对结果。

3.    设备是用规定尺寸 (Φ0.9mm ) 的针状燃烧器，通以特定燃气 ( 丁烷或丙烷 ) ，以45° 角定时定向施燃试 品，视试品及引燃铺垫层是否引燃及持燃时间和燃烧长度来评定设备内部因故障条件造成的小火焰的着火危险性。适用于照明、低压电器、家用电器、机床电器、电机、电动工具、电子仪器、电工仪表、信息技术设备、电气事务设备、电气连接件、辅件等电工电子设备及其部件、组件的研究、生产和质检部门，也适用于绝缘材料、工程塑料或其它固体可燃材料行业。

二．主要技术参数及功能：

1.    工作电压：AC220V，50Hz

2.    控制系统：三菱PLC控制+7寸彩色触摸屏

3.    火焰施加时间：可调（0~999.9S）；

4.    持续时间：0~999.9S ，自动记录

5.    火焰高度：12±1mm可调

6.    气源种类：丁烷纯度大于95%（由用户配备）

7.    施焰角度：0~45°可调

8.    针管高度：大于35mm（内径ф0.5，外径ф0.9）

9.    气体流量大小可调（丁烷气体流量计）

10.  测温铜块：直径4mm,重0.58±0.01g

11.  热电偶：NiCrφ0.5铠装 ±0.1%

12.  测温范围：0～1100℃

13.  大于0.5立方米, 排烟孔Φ100mm

14.  超大玻璃视窗,使试验过程更加明了

15.  外形尺寸：宽×深×高 （1180×550×1150）mm

三.  产品的订货信息

NF-01 针焰试验仪

电源：220V/50Hz 或 110V/60Hz

标准配置:

1. 白松测试木板（厚10mm，180 x 180mm）;

2. 火焰高度规 12mm;

3. 10张绢纸（A3大小，ISO04046）;

4. 不锈钢距离量规（5mm,6mm,8mm);

5. 热电偶+铜块（NiCrφ0.5铠装+直径4mm）

消耗品:

1. 白松测试木板（厚10mm，180 x 180mm）;

2. 标准丁烷气纯度大于95%;

3. 绢纸（ISO04046,50张/包,A3纸张大小）;

4. 热电偶+铜块（NiCrφ0.5铠装+直径4mm）;
